Description

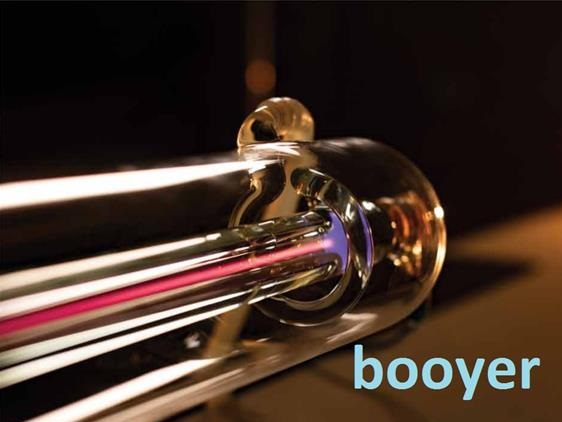

تیوب لیزر

دستگاه های لیزر برش و حکاکی غیرفلزات برای تولید پرتو لیزر از تیوب استفاده می‌کنند. تیوب لیزر یک استوانه از جنس شیشه‌ی مهر و موم شده است. این استوانه شیشه‌ای عموماً با گاز دی اکسید کربن پر می شود.

از طریق لوله داخلی این استوانه ولتاژ بالایی به جریان درآمده و با ذرات گاز واکنش می‌دهد. این واکنش موجب افزایش انرژی آنها شده و پرتو نور تولید می‌شود.

روش نصب تیوب لیزر

یکی از کار هایی که راجع به دستگاه لیزر باید بدانید تعویض یا نصب تیوب دستگاه لیزر می باشد .

قبل از نصب تیوب از صحت و سلامت آن اطمینان حاصل کنید. مراحل نصب تیوب دستگاه لیزر شامل موارد زیر می شود که عبارتند از

۱- تیوب لیزر خراب و شکسته خود را باز کنید

۲- نظافت محل نصب تیوب لیزر بسیار مهم است زیرا گرد و غبار حاصل از محیط روی لنز سر تیوب لیزر می نشیند. پس قبل از نصب محل تیوب را کاملا تمیز کنید

۳-داخل تیوب لیزر از سیستم فنری و شیشه ای استفاده شده است . تیوب را از پلمپ خارج کنید و به آرامی رو دستگاه لیزر قرار دهید

۴- اب داخل چیلر لیزر را عوض کنید و اب مقطر جدیدی را داخل ان بریزید. با این کار گرد و غبار داخل چیلر نیز تمیز می شود و داخل تیوب جدید نیز وارد نمی شود حتما دقت کنید ابی که داخل چیلر دستگاه لیزر وارد می شود اب مقطر باشد از ریختن اب باتری یا اب جوشیده شده و یا اب معمولی خودداری کنید

۵- سیم های مربوط که از پاور دستگاه لیزر خارج شدند را به تیوب وصل کنید . معمولا از پاور ۲ رشته سیم خارج شده است که یکی از انها قرمز رنگ که به اصطلاح کابل های ولتاژ پاور نیز گفته می شود و سیم دیگر که گرند نامیده می شود . سیم قرمز رنگ به انتهای تیوب و سیم گراند به ابتدای تیوب متصل می شود. اگر سیم ها را برعکس وصل کنید ممکن است تیوب از بین برود.

۶-شیلنگ های چیلر لیزر را به تیوب وصل کنید

۷- عمیلیات هواگری را انجام دهید . دقت کنید در صورتی که هوا داخل مسیر اب تیوب قرار بگیرد با اولین شات تیوب می شکند.

۸- از طریق مادربرد لیزر شات بزند و عمکرد اون رو بررسی کنید.
