هد دستگاه لیزر

Description

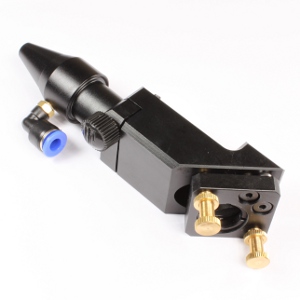

هد دستگاه لیزر

از مهمترین قسمت های قطعات مکانیکی لیزر می باشد .

سیستم و استراکچر کلی هد لیزر

در مجموعه ست مکانیکی لیزر که شامل پایه اینه ثابت لیزر ، پایه اینه متحرک لیزر و هد لیزر می شود . هد لیزر از پیچیدگی خاصی برخودار است. میزان تراز بودن تابش اشعه از اینه لیزر دوم به اینه سوم و بعد از به لنز لیزر بسیار مهم است. اگر صحیح نباشد برش لیزری مناسبی نخواهیم داشت. از طرفی تنظیم اشعه لیزر و ایجاد نقطه فوکوسی مناسب به وسیله ی پیچ های برنجی از نکات بسیار مهم می باشد.

به صورت کلی هد از یک پایه تشکیل شده که به واگن لیزر پیچ می شود . از طرف دیگر دارای کلگی است که اینه دستگاه لیزر را در خود جای داده و در لوله مخلوط شکی لنز دستگاه لیزر جای می گیرد.

نحوه بستن لنز داخل نازل لیزر

در کنار هد و مخلوطی هد پیچی قرار داده شده تا مخلوطی را از بدنه هد جدا کند با شل کردن آن مخلوطی از هد جدا می شود که داخل ان لنز بسته می شود .

نحوه قرارگیری اینه لیزر داخل هد

همانطور که مشاهده می کنید بالای هد لیزر یک پیچ مغزی وجود دارد که ان با آچار مخصوص به خودش باز می شود. با باز گردن آن اینه لیزر نیز جدا می شود و می توانید ان را تعویض یا تمیز کنید. با تمیز کردن اینه داخل هد و لنز اشعه ای که از تیوب دستگاه لیزر خارج می شود با قدرت بیشتری به کار تابیده می شود و برش لیزری قوی تری را با تیوب لیزر تجربه خواهید کرد.
