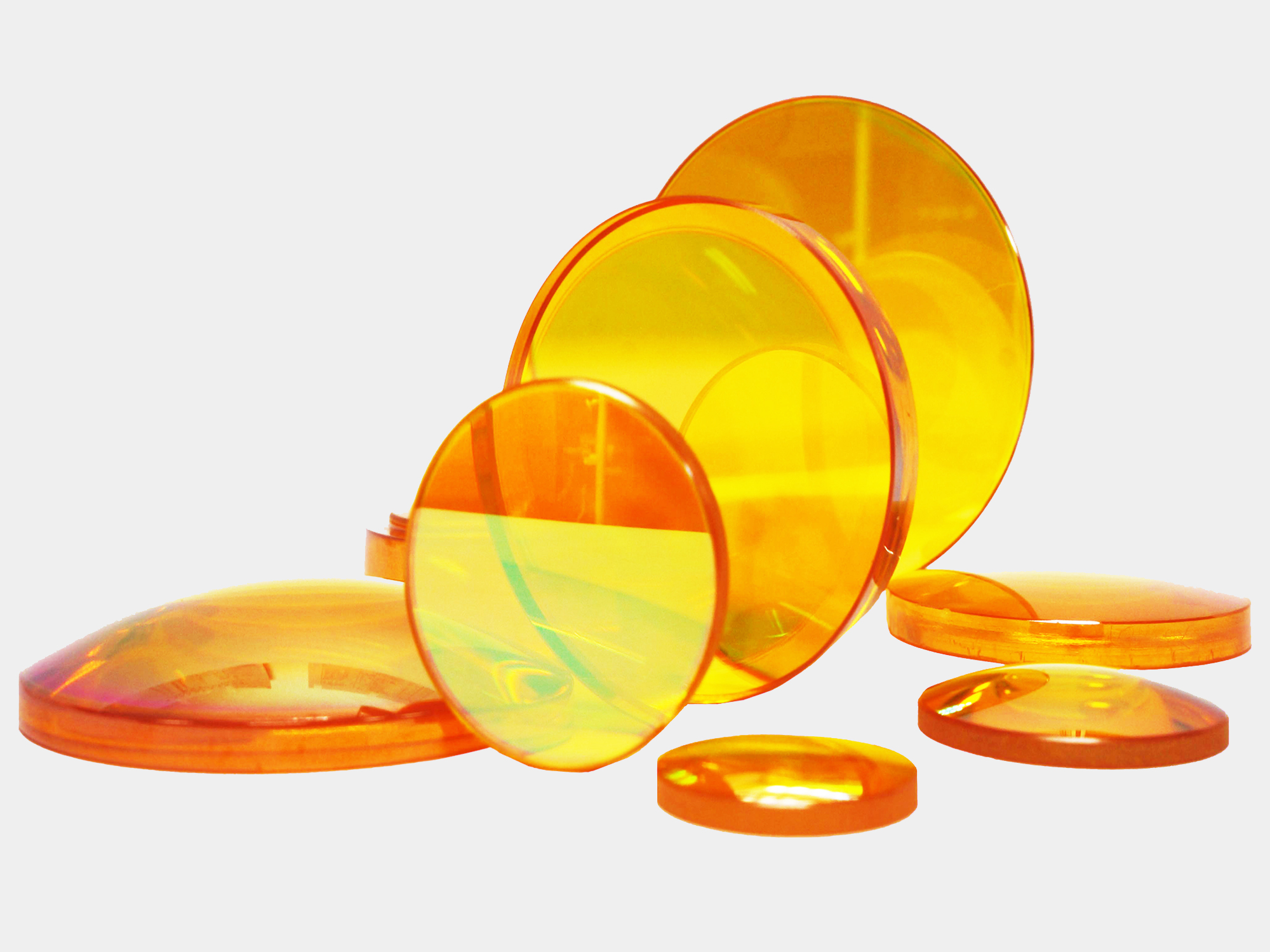

آینه خروجی تیوب لیزر

Description

آینه های CO2

در هر سیستم CO2، آینه یکی از مهمترین اجزاء است. طراحی و تولید آینه های لیزر برای تولید، نگهداری و ارائه پرتو لیزر با کیفیت بالا ضروری است. دو دسته اصلی از آینه های لیزر وجود دارد: داخلی و خارجی.

چگونه آینه های CO2 کار می کنند

آینه داخلی برای تولید، نگهداری و تقویت پرتو لیزر با تشکیل یک “رزوناتور” بازتابنده در اطراف مخلوط گاز CO2 هیجان انگیز استفاده می شود. آینه های داخلی گاهی اوقات آینه های رزوناتور یا حفره ای نامیده می شوند.

آینه های خارجی برای ارائه، تابش، تقسیم و پرتو لیزر تمرکز می کنند. اکثر آینهها دارای سطوح بازتابندهی مسطح هستند، اما برخی از آنها دارای سطوح منحنی طراحی شده برای کاهش واگرایی پرتو است. طراحی مواد بستر و پوشش یک آینه لیزر CO2 اساسا توسط عملکرد مورد نظر آن تعیین می شود.

ویندوز بعضی از سیستم ها به عنوان جوش خلاء اولیه پس از آینه جلو یا برای جدا کردن یک نوسان کننده و تقویت کننده استفاده می شود. آنها معمولا ساده، موازی صاف یا موازی ساخته شده از بسترهای انتقال با پوشش های ضد انعکاسی در داخل و خارج از سطوح هستند.

آینه داخلی

کوپلرهای خروجی، همچنین به عنوان آینه های جلو شناخته می شوند، طراحی شده اند تا بخشی از پرتو را به عقب به رزوناتور لیزر برای تقویت پیوسته در حالی که بخشی از پرتو را به سمت خارج برای استفاده می رسانند، طراحی کنند. بنابراین، مواد زیربنایی باید طول موج مورد نیاز 10.6μ باشد. گرانروم و گالیم آرسنید معمولا برای سیستم های کم و متوسط ​​استفاده می شود. گرانتر از مواد سلنیوم روی برای لیزرهای با قدرت بالاتر از نظر جذب پایین آن در 10.6 میکرون مورد نیاز است.

سطح بیرونی معمولا دارای پوشش ضد انعطاف پذیر برای افزایش کارایی انتقال می باشد. سطح درونی معمولا یک پوشش منعکس کننده دارد تا منعکس کننده یک درصد از پرتو به عقب رساننده باشد. با این حال، برخی از مواد به طور طبیعی به طور جزئی بازتابنده زمانی که جلا و بدون پوشش. به عنوان مثال، GaAs و ZnSe جلا داده نشده، گاهی اوقات به عنوان کوپلینگ خروجی مورد استفاده قرار می گیرند، زیرا بازتاب های طبیعی آنها به ترتیب 27٪ و 17٪ است.
